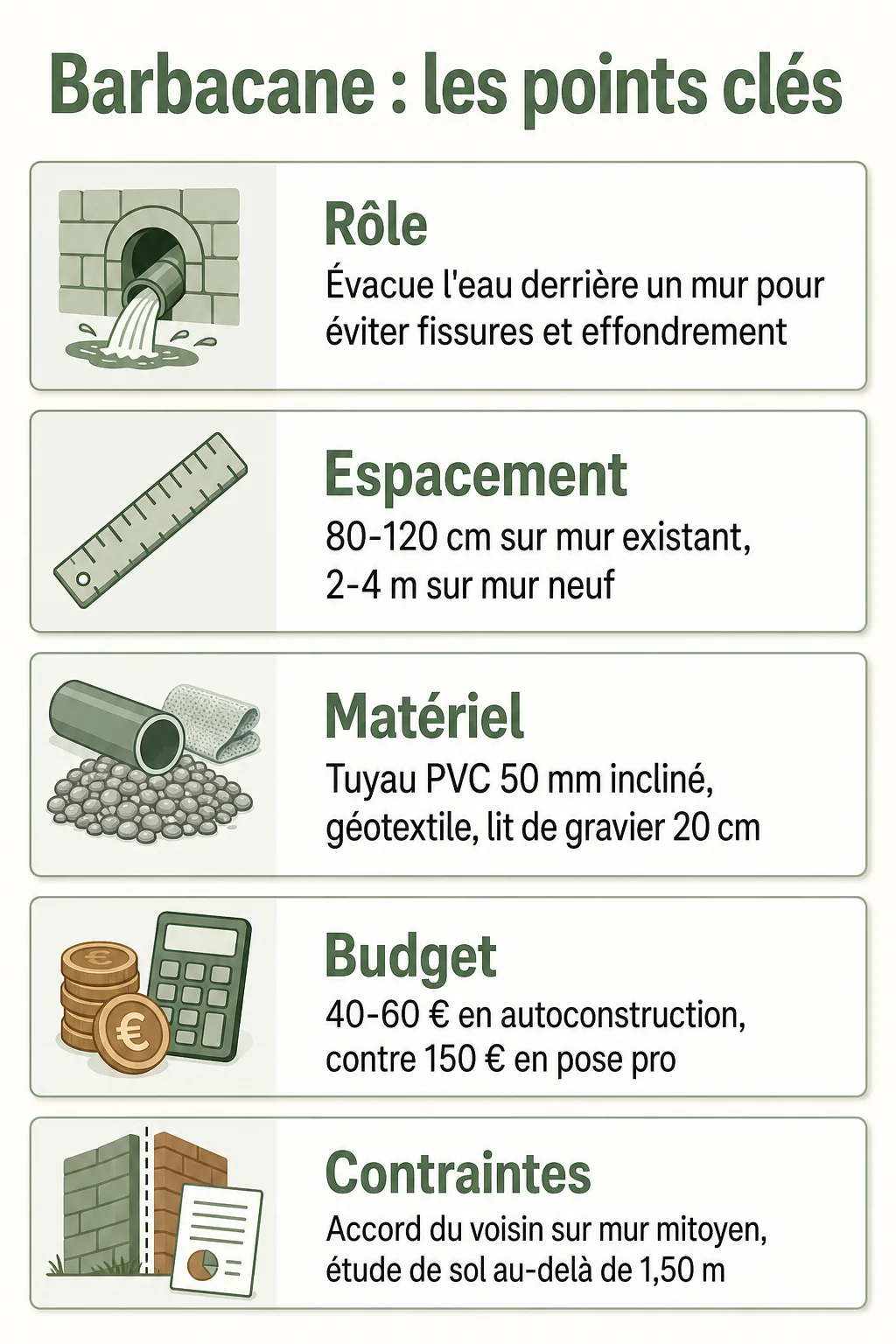

Points clés à retenir
- Une barbacane évacue l’eau derrière un mur de soutènement pour éviter fissures et effondrement
- Espacement variable : 80-120 cm sur mur existant, jusqu’à 2-4 m sur mur neuf selon le contexte
- Tuyau PVC de 50 mm, incliné vers l’extérieur, avec géotextile et lit de gravier de 20 cm
- Budget autoconstruction : 40 à 60 € par barbacane, contre 150 € en pose professionnelle
- Accord du voisin obligatoire sur mur mitoyen, étude de sol recommandée au-delà de 1,50 m de terres
Qu’est-ce qu’une barbacane dans un mur
Une barbacane est une ouverture pratiquée dans un mur de soutènement pour laisser passer l’eau accumulée derrière la structure. Sur le terrain, on voit vite que ce petit trou, souvent négligé, conditionne toute la durée de vie de l’ouvrage.
Le terme vient du vocabulaire militaire : à l’origine, la barbacane désignait une ouverture de fortification permettant de surveiller les abords d’un château. En maçonnerie moderne, le sens a glissé vers un usage purement technique : c’est un orifice de drainage, rien de plus. Certains professionnels emploient aussi le mot chantepleure, qui désigne exactement la même chose.
Je n’aime pas trop m’attarder sur l’étymologie avec mes clients. Ce qui compte, c’est de comprendre qu’un mur sans évacuation d’eau est un mur qui travaille contre lui-même.
Pourquoi une barbacane est indispensable sur un mur de soutènement
C’est une erreur classique que je rencontre souvent : on soigne le ferraillage, on choisit un béton de qualité, et on oublie l’évacuation de l’eau. Or l’eau accumulée derrière un mur génère une pression hydrostatique qui peut dépasser largement la poussée des terres elles-mêmes.
Sans drainage, les conséquences se voient assez vite : des fissures apparaissent dans le béton ou les joints, le mur peut gonfler légèrement puis, dans les cas les plus graves, basculer ou s’effondrer. J’ai vu des murets de 80 cm céder en une seule saison de pluies parce que personne n’avait pensé à l’eau.
Le cas des sols argileux est particulièrement piégeux. L’argile retient l’eau au lieu de la laisser s’infiltrer, ce qui multiplie la pression contre le mur en période humide. Sur ce type de terrain, le drainage n’est pas une option, c’est une condition de survie de l’ouvrage.
Où et à quel espacement poser les barbacanes

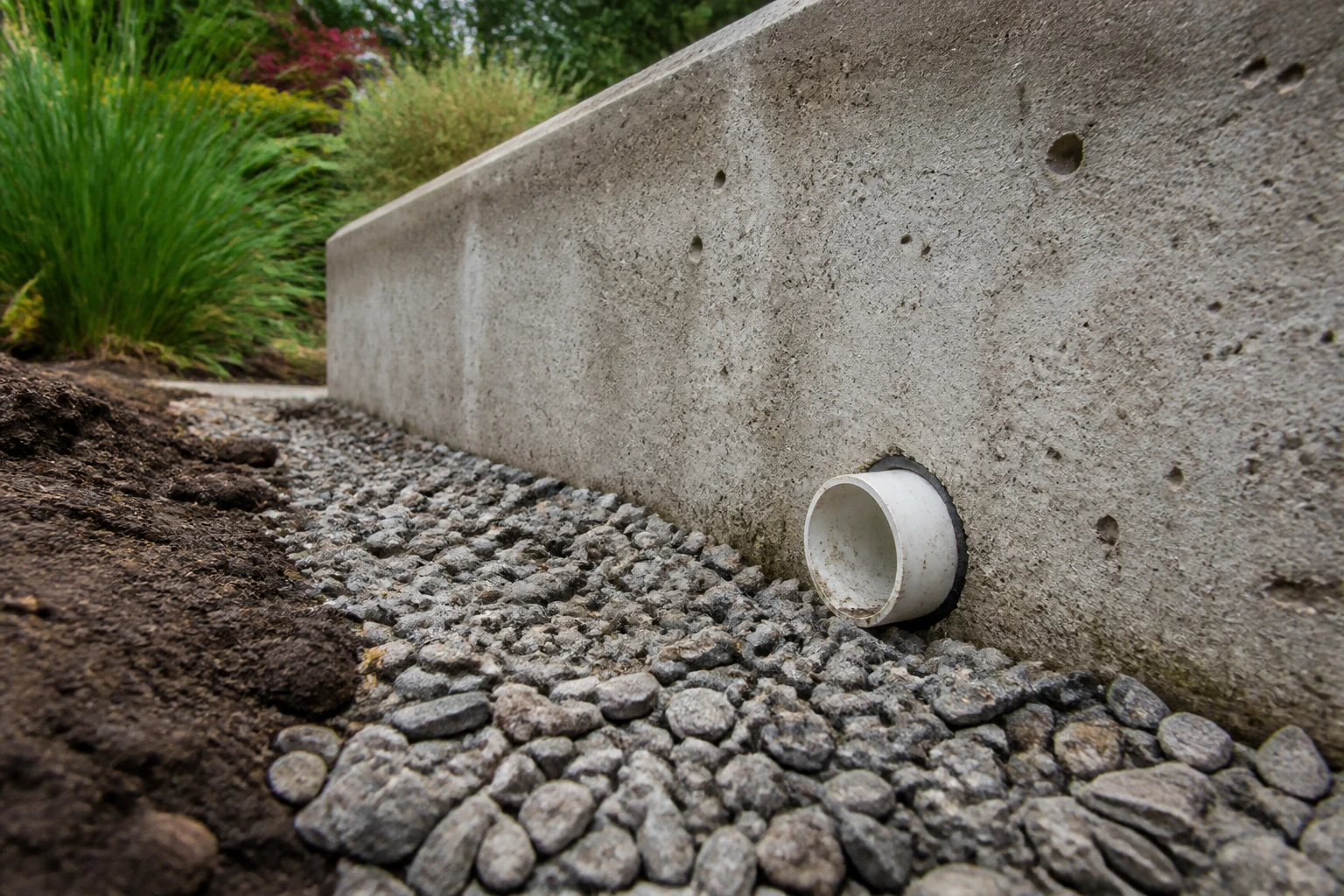

La position est simple à retenir : les barbacanes se posent en bas de mur, à environ 5 à 10 cm au-dessus du niveau du sol fini. Cette hauteur permet à l’eau de s’écouler par gravité sans stagner ni salir la base du mur en permanence.
Pour visualiser une pose de drain sur un mur de soutènement, cette vidéo de SIKANA Français détaille les gestes de base à connaître avant de se lancer.
L’espacement, en revanche, c’est là que ça se complique : les sources ne racontent pas la même histoire. Cobemat recommande 80 à 120 cm pour un mur existant, à resserrer si le sol est très humide. Batirama, de son côté, cite une norme de mise en œuvre à 2 m pour les murs neufs. Sur les forums de bricolage, des chantiers réels affichent des espacements allant de 1,5 à 4 m.
J’ai testé les deux méthodes, voilà ce que j’en pense : ces chiffres ne se contredisent pas vraiment, ils répondent à des contextes différents. Un mur bas sur sol drainant supporte un espacement large. Un mur haut, sur argile, retenant beaucoup d’eau, a besoin de barbacanes plus rapprochées. La hauteur du mur, la nature du sol et le volume d’eau à évacuer pèsent davantage que n’importe quelle norme unique.
Autre point qu’on néglige souvent : l’inclinaison du perçage. Le trou doit descendre légèrement vers l’extérieur, jamais rester horizontal ni remonter, sinon l’eau stagne dans le tuyau au lieu de s’évacuer.
Comment installer une barbacane dans un mur existant
Pour percer un mur déjà coulé, il faut une carotteuse ou, à défaut, une perceuse équipée d’un foret béton ou diamant. La carotteuse donne un trou net, régulier, et évite d’éclater le parement — un détail qui compte si le mur reste visible.
Le perçage traverse toute l’épaisseur du mur, avec une légère pente vers l’extérieur comme évoqué plus haut. On insère ensuite un tuyau PVC, enfoncé de 15 à 20 cm dans l’épaisseur du mur pour une tenue durable. Le diamètre standard pour un mur de particulier est de 50 mm ; les poseurs professionnels utilisent parfois du 80 mm, avec une barbacane tous les 2 m maximum.
Le point que beaucoup de bricoleurs sautent : la protection géotextile autour de l’entrée du tuyau, côté terre. Sans elle, les fines particules du sol finissent par colmater le tuyau en quelques mois.
Le bon outil, au bon moment — ça change tout. Une carotteuse louée pour une demi-journée coûte souvent moins cher que le temps perdu à batailler avec une perceuse mal adaptée sur du béton armé.
Intégrer les barbacanes dans un mur neuf
Sur un chantier neuf, la logique s’inverse complètement : on pose le tuyau dans le coffrage, avant coulage du béton. C’est nettement plus simple et plus propre qu’un perçage a posteriori, et ça évite tout risque de fissurer le mur en carottant après coup.
Le matériau du mur change la donne. Sur du béton armé ou du parpaing chaîné, les barbacanes restent indispensables puisque ces matériaux sont étanches par nature. Un chantier bien préparé, c’est la moitié du travail : positionner les tuyaux avant le coulage évite bien des complications.
Les murs en pierre sèche ou en gabions jouent dans une autre catégorie. Leur structure laisse naturellement passer l’eau entre les éléments, ce qui limite fortement le besoin de barbacanes dédiées. Sur mes chantiers de jardin, je privilégie d’ailleurs souvent le gabion pour cette raison : moins de points de faiblesse à gérer, un drainage qui se fait tout seul.
Entretien et durée de vie d’une barbacane
Le détail qui fait la différence, c’est souvent celui qu’on néglige : le colmatage. Après de fortes pluies, une barbacane qui ne laisse plus couler d’eau, ou qui coule beaucoup moins que ses voisines, signale un début d’obstruction par de la terre, des racines ou des débris.
Le nettoyage se fait avec une tige souple qu’on enfonce dans le tuyau pour déloger le bouchon, suivie d’un rinçage à l’eau sous pression. Je recommande une vérification à chaque changement de saison, et un nettoyage systématique dès qu’un écoulement ralentit visiblement.
Bien posée et entretenue, une barbacane dépasse largement les 10 ans de service. La qualité de la pose initiale. Géotextile, lit de gravier, inclinaison correcte. Pèse plus lourd sur cette longévité que n’importe quel entretien ultérieur.
Sur ce point, cette vidéo de Hamalyuk Ivan montre bien ce qui arrive quand le drainage a été bâclé dès le départ : un mur de soutènement qui finit par pencher, faute d’évacuation suffisante.
Budget et matériaux nécessaires
En autoconstruction, compter entre 40 et 60 € par barbacane, hors location de matériel. Ce montant couvre le tuyau PVC, le géotextile et le gravier drainant nécessaires pour une pose correcte.
Faire appel à un professionnel change nettement la note : jusqu’à 150 € par ouverture selon la complexité du chantier. Sur un mur de 10 m nécessitant une dizaine de barbacanes, l’écart entre les deux options dépasse facilement 1 000 €.
| Poste | Autoconstruction | Professionnel |
|---|---|---|
| Coût par barbacane | 40 à 60 € | Jusqu’à 150 € |
| Tuyau PVC 50 mm | Quelques euros/mètre | Inclus |
| Location carotteuse | À prévoir en plus | Incluse |
| Main-d’œuvre | 0 € | Incluse dans le tarif |
Le diamètre du tuyau influence peu le budget total : un tuyau de 80 mm coûte à peine plus cher qu’un modèle de 50 mm au mètre. Le vrai poste de dépense reste la location de la carotteuse et le temps passé au perçage sur un mur existant.
Réglementation et bon voisinage
Les eaux évacuées par une barbacane ne disparaissent pas dans la nature : leur destination reste sous la responsabilité du propriétaire du mur, conformément aux règles du code civil sur l’écoulement des eaux. Diriger un flux d’eau chez le voisin sans son accord peut créer un litige, même involontaire.
Sur un mur mitoyen, l’accord préalable du voisin est indispensable avant toute pose de barbacane. Pour ma part, je conseille toujours d’en discuter avant travaux plutôt qu’après, quand le trou est déjà percé et que le ton monte plus facilement.
Au-delà de 1,50 m de terres retenues, une étude de sol par un bureau d’études devient fortement recommandée. Sur un mur de cette hauteur, les enjeux structurels dépassent le simple bricolage : une poussée mal évaluée peut engager la stabilité du mur entier, pas seulement son drainage.
Questions fréquentes
Quelle est la différence entre une barbacane et un drain ?
La barbacane est une ouverture ponctuelle traversant le mur, tandis que le drain est un dispositif continu, généralement une tranchée de gravier avec tuyau perforé, posé le long de la base du mur côté terre. Les deux fonctionnent souvent ensemble : le drain collecte l’eau sur toute la longueur du mur, la barbacane l’évacue vers l’extérieur.
